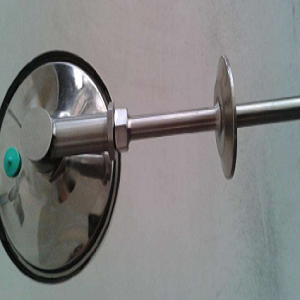

耐震型双金属温度计可以直接测量各种生产过程中的-80℃～+500℃范围内的液体、蒸汽和气体介质及环境场所恶劣且有振动的温度。本仪表属于低温检测仪表，本仪表内部充有耐震油，有效的防止测量过程中的机械振动而引起的仪表损坏或者测量不准。WSSN型耐震双金属温度计，广泛应用于石油、化工、机械、船舶、发电、纺织、印染等工业和科研部门。
耐震型双金属温度计利用双金属片一端受热膨胀，带动指针转动，产生电势差，显示仪表便显示出所对应的温度值，为了防止测量过程中机械振动，我们公司对其双金属温度计充其硅油，将显示仪表端和测量端分离，达到防震效果。
耐震型双金属温度计特点
a、结构形式多样，安全可靠，使用寿命长
b、无汞害、易读出读数
c、测量准确，适用环境广
耐震型双金属温度计主要特点
现场显示温度，直观方便；安全可靠，使用寿命长；
多种结构形式，可满足不同要求。无汞害，易读数，坚固耐震。
保护管材为1Gr18Ni9Ti不锈钢和钼二钛，承压、防腐能力强。
抽芯式温度计可不停机短时间维护或更换机芯。
一体式有轴向型、径向型、万向型等品种齐全，适应于各种现场安装的需要。
耐震型双金属温度计工作原理
耐震双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值，并且防止环境振动在双金属温度计内部充装硅油或者将耐震型双金属温度计显示部分与测量部分分离以达到耐震的效果。
耐震型双金属温度计执行标准
JB/T8803-1998 GB3836-83
耐震型双金属温度计其他参数
标度盘公称直径：60 100 150
精度等级：（1.0）,1.5,2.5(Φ60)
热响应时间：≤40S
防护等级：IP55
角度调整误差：角度调整误差应不超过其量程的1.0%
回差：回差应不大于基本误差限的******值
重复性：重复性极限范围应不大于基本误差限******值的1/2
耐震型双金属温度计测温范围
|
测量范围℃ |
适用范围 |
|
|
工业、商业 |
工业、商业 |
|
|
-80～+40 |
√ |
√ |
|
-40～+80 |
√ |
√ |
|
0～50 |
√ |
√ |
|
0～100 |
√ |
√ |
|
0～150 |
√ |
√ |
|
0～200 |
√ |
√ |
|
0～300 |
√ |
√ |
|
0～400 |
√ |
√ |
|
0～500 |
√ |
√ |
正常工作天气条件
|
工作场所 |
温度℃ |
相对湿度% |
|
掩蔽场所 |
-25～+55 |
5～100 |
|
户外场所 |
-40～+85 |
5～100 |
耐震型双金属温度计产品选型
|
型号 |
类别 |
表盘直径 |
表盘特征 |
连接方式 |
防护形式 |
说明 |
|
WSSN |
|
|
|
|
|
耐震双金属温度计 |
|
|
|
|
|
|
|
空蔼不带其它条件 |
|
X |
|
|
|
|
带电接点 |
|
|
P |
|
|
|
|
带Pt100远传 |
|
|
|
-3 |
|
|
|
Φ60（不适用带电接点） |
|
|
-4 |
|
|
|
Φ100 |
||
|
-5 |
|
|
|
Φ150（不适用带电接点） |
||
|
|
0 |
|
|
轴向 |
||
|
1 |
|
|
径向 |
|||
|
6或者8 |
|
|
万向 |
|||
|
|
0 |
|
无固定装置 |
|||
|
1 |
|
可动外螺纹 |
||||
|
2 |
|
可动内螺纹 |
||||
|
3 |
|
固定螺纹 |
||||
|
4 |
|
固定法兰 |
||||
|
5 |
|
卡套螺纹 |
||||
|
6 |
|
卡套法兰 |
||||
|
|
C |
抽芯式 |
||||
|
W |
防护型 |
|||||
|
F |
防腐型护管材质316L |
|||||
|
F4 |
防腐型护管衬聚四氟乙烯 |
选型说明：WSSNP-401F4 0~200℃ L=150mm M20*1.5 名称：远传耐震双金属温度计 表盘直径Φ100轴向 量程：0~200℃ M20*1.5可动外螺纹连接 防腐型 杆材质304衬四氟 带Pt100远传信号输出
